FAÇONNER L’AVENIR DURABLE DU CHAUFFAGE DE L’EAU CHAUDE

La CAHV de Mitsubishi Electric est une thermopompe air-eau haute performance et écologique, conçue comme une solution alternative aux systèmes à combustibles fossiles, avec une solution à faible émission de carbone et écoénergétique.
La CAHV utilise le réfrigérant R-454C à faible PRP (148), établissant une nouvelle norme en matière d’innovation CVCA. Offrant une solution écologique et tournée vers l’avenir, la CAHV assure une efficacité exceptionnelle et une performance fiable, tant pour les nouveaux projets que pour les projets de modernisation, et ce, dans toutes les conditions climatiques.

ecodan logo

l’efficacité rencontre la durabilité CAHV

Faible PRP (148)
Réfrigérant
R-454C
40kW
136,480 Btuh

Capacité nominale
Température de
fonctionnement
jusqu’à -25 °C
Max LWT jusqu’à 74 °C
et température extérieure jusqu’à 70 °C à -20 °C

Haute Efficacité
Technologie
Inverter
Conception modulaire
offrant des solutions flexibles

CARACTÉRISTIQUES

icône de flash d'énergie

Rendement Énergétique Optimal

Atteint un COP de 2,85. La thermopompe CAHV maintient une efficacité de chauffage élevée même à basse température extérieure.

icône de température météo

Fonctionnement Fiable Peu Importe La Température

Plage de fonctionnement extérieure de -25 °C à 43 °C.
Température de l'eau de sortie jusqu'à 74 °C.

icône d'entretien

Installation Et Entretien Simplifiés

La conception monobloc facilite l’installation. Aucune tuyauterie de réfrigérant à raccorder sur le chantier.

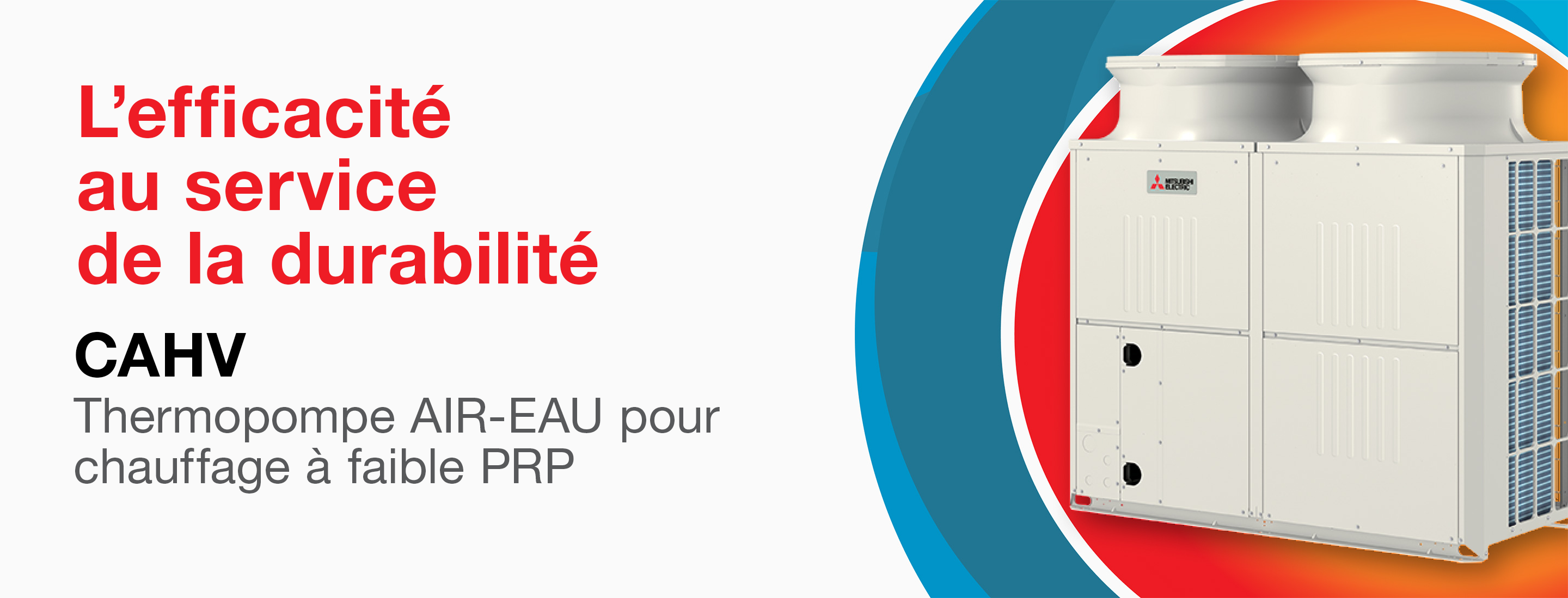

CAHV Thermopompe AIR-EAU pour chauffage à faible PRP

FLEXIBILITÉ DE CONCEPTION

Prêt pour plusieurs unités : fonctionne avec jusqu’à 16 unités connectées à un seul contrôleur. Aucun système supplémentaire de gestion centralisée n’est requis.
Contrôles intégrés : la CAHV est compatible avec le réseau M-NET
Intégré ou autonome les unités DRV City Multi peuvent être intégrées au même contrôleur central Mitsubishi Electric.

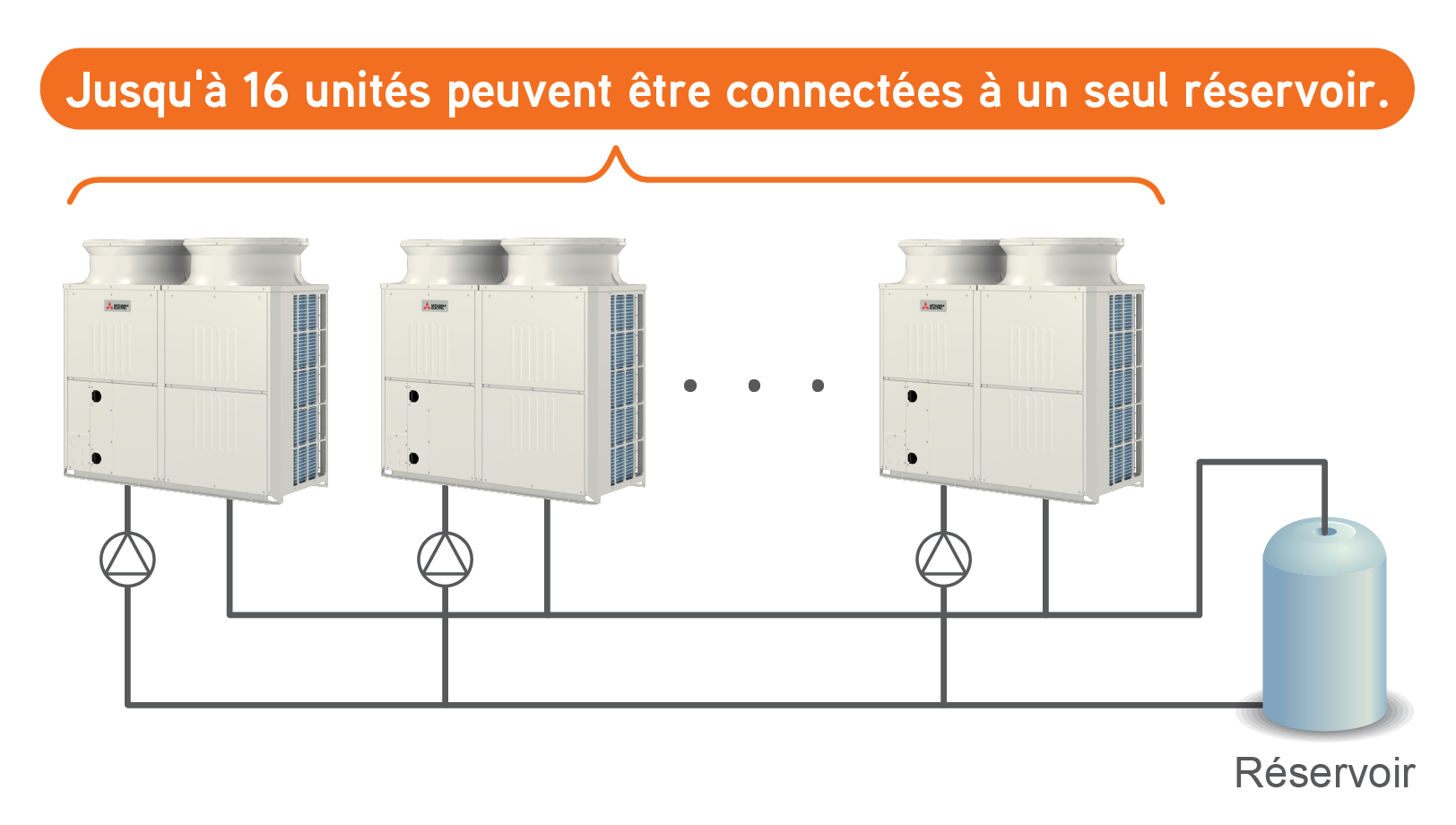

Diagramme : unités multiples (16 unités)

vue de côté d'une mère jouant avec des enfants

femme de chambre

les gens à la piscine

Diverses configurations: la CAHV offre des sorties externes pour des chauffages d’appoint, une entrée analogique pour le contrôle de la capacité, la gestion du dégivrage et plus encore, permettant au système de s’adapter facilement à divers besoins d’application. La capacité du système peut être ajustée progressivement pour répondre à des charges importantes ou croissantes.

Applications polyvalentes: l’installation modulaire de l’unité de 40 kW / 136 480 Btuh offre des solutions flexibles pour les immeubles résidentiels à logements multiples, l’hôtellerie, les bâtiments institutionnels, les centres récréatifs et les installations industrielles. Elle convient à divers usages, notamment le chauffage des espaces, l’assainissement, les services de buanderie, l’eau chaude domestique, le chauffage des piscines, les charges à forte rétention de chaleur, et bien plus encore.

TECHNOLOGIE DE POINTE

Circulation du réfrigérant et contrôle de la pression grâce à deux valves d’expansion linéaires (VEL)

Le réfrigérant R-454C fonctionne à une pression de service inférieure à celle des réfrigérants à PRP élevés couramment utilisés dans de nombreux anciens systèmes CVCA.

Les réfrigérants à faible densité peuvent poser des défis pour maintenir un volume de circulation adéquat, en particulier lorsque la pression du circuit de réfrigérant diminue dans des conditions défavorables, comme à basse température extérieure.

Mitsubishi Electric a relevé ce défi grâce à sa technologie de compresseur à volute Inverter à la fine pointe de l’industrie, qui maximise le volume de refoulement. Deux valves à expansion linéaires (VEL) parallèles assurent l’alimentation en réfrigérant liquide de l’échangeur de chaleur extérieur. Cette conception optimise l’unité pour un fonctionnement flexible à capacité variable — même par basses températures ambiantes.

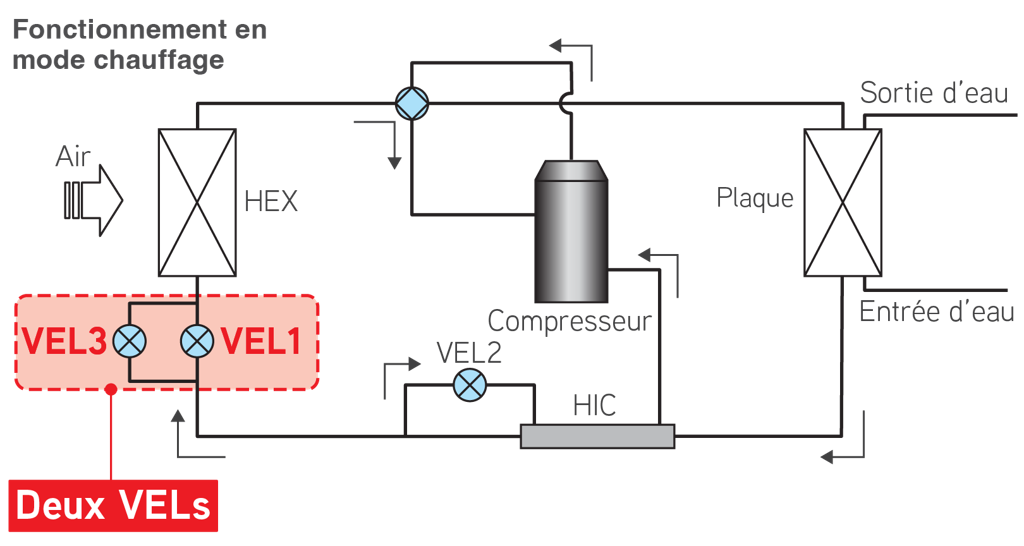

Diagramme : fonctionnement en mode chauffage, incluant les VEL avec cette légende : La VEL1 contrôle le volume de circulation du réfrigérant, tandis que la VEL3 contrôle la pression du réfrigérant

getty image of swimming pool

Technologie de compresseur de nouvelle génération

Nouvelle structure en spirale : le R-454C bénéficie d’un volume de refoulement plus important pour maximiser l’efficacité. Le nouveau compresseur optimisé intègre une spirale fixe reconçue, fabriquée avec un nouveau matériau, permettant des ailettes (flancs de spirale) plus fines, plus solides avec un hauteur plus importante. Cette innovation permet d’augmenter le volume d’extrusion de 15 % par rapport à un compresseur à volutes standard de conception volumétrique similaire.

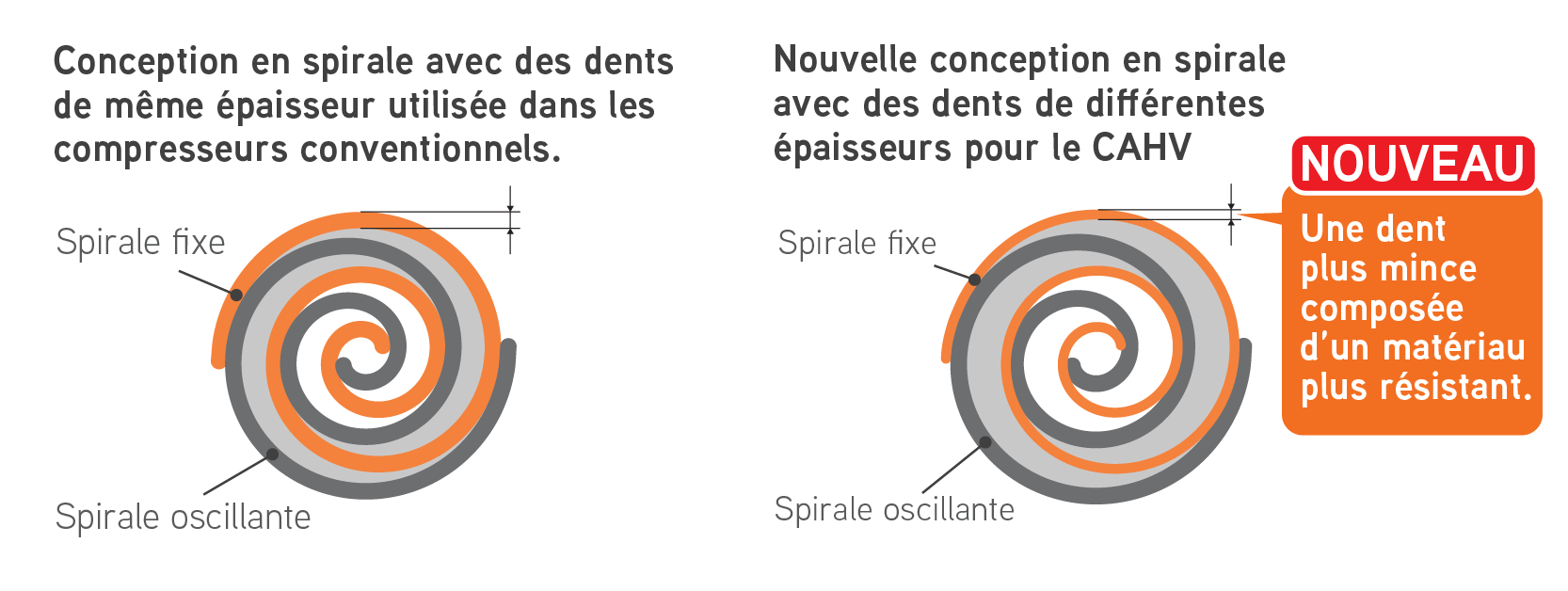

Diagramme : Structure en spirale

getty image of people at a cafe

Circuit d’injection flash

Le circuit d’injection flash de Mitsubishi Electric offre une performance élevée par climat froid, maintenant les températures de sortie d’eau souhaitées même dans des conditions ambiantes défavorables.
Les VEL modulent l’alimentation en réfrigérant biphasé (liquide/gaz) vers le circuit d’échange thermique (CET), ce qui améliore l’efficacité et la capacité du système en augmentant le sous-refroidissement, en optimisant le débit massique et en favorisant le refroidissement des enroulements du compresseur.

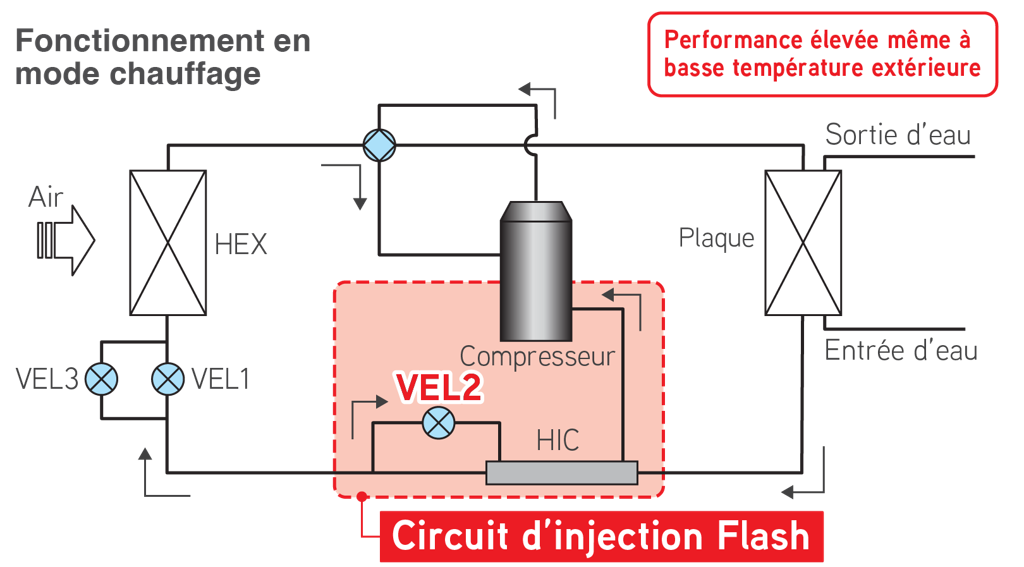

Diagramme : Circuit d’injection flash

getty image of a gym

Contrôle de fréquence Inverter

Le nouveau compresseur Inverter fonctionne avec une capacité modulante. Cela permet d’adapter la production d’eau chaude à la demande du système (ou à la charge) à des capacités plus faibles, réduisant ainsi de façon significative les cycles de marche/arrêt en période de faible charge — comme durant les saisons intermédiaires — tout en améliorant l’efficacité énergétique.

Diagramme : Circuit d’injection flash

getty images of laundry machines

cahv guide book image

DÉCOUVREZ TOUT LE POTENTIEL DE LA CAHV

Téléchargez le catalogue complet pour connaître toutes les caractéristiques et spécifications détaillées.

Consultez le catalogue
